聚乙烯防腐冷纏帶在竣工后有時(shí)會(huì )出現起泡的現象，造成這一現象的可能原因有以下幾點(diǎn)：

1、施工質(zhì)量問(wèn)題

表面處理不徹底：管道表面如果有油脂、水分、銹斑或其他雜質(zhì)未清理干凈，會(huì )導致底漆與聚乙烯防腐冷纏帶之間不能形成良好的粘接，進(jìn)而產(chǎn)生氣泡。

底漆涂刷不均或未干透：施工時(shí)底漆涂刷不均勻、過(guò)薄或涂刷后未等到充分表干就立即纏繞防腐帶，可能導致氣泡的產(chǎn)生。

纏繞張力不勻或不足：在纏繞聚乙烯防腐冷纏帶時(shí)，若張力不均勻或纏繞過(guò)松，會(huì )造成內部空氣滯留，隨著(zhù)溫度變化或材料蠕變，空氣膨脹，形成氣泡。

2、施工環(huán)境影響

環(huán)境溫度影響：施工環(huán)境溫度過(guò)高或過(guò)低，以及晝夜溫差大，導致材料收縮或膨脹不一致，也可能造成起泡。

儲存不當：防腐管在堆放過(guò)程中可能因未使用遮陽(yáng)網(wǎng)掩蓋而損壞。

3、冷纏帶質(zhì)量問(wèn)題

防腐帶質(zhì)量問(wèn)題：防腐帶本身的質(zhì)量問(wèn)題，如膠粘劑質(zhì)量不佳、分布不均或混合不均勻等，也可能導致起泡。

聚乙烯防腐冷纏帶正確施工方法:

1、鋼管表面預處理質(zhì)量應達到st3級，除銹完成后涂刷底漆，鋼管表面必須干燥無(wú)塵。底漆使用前應在容器中攪拌均勻。底漆應涂刷均勻，不得有漏涂、凝塊和流掛等缺陷，厚度應大于或等于30um ，待底漆表干后再纏繞聚乙烯防腐冷纏帶(底漆涂刷完成至纏帶的時(shí)間約為3- 5分鐘)。

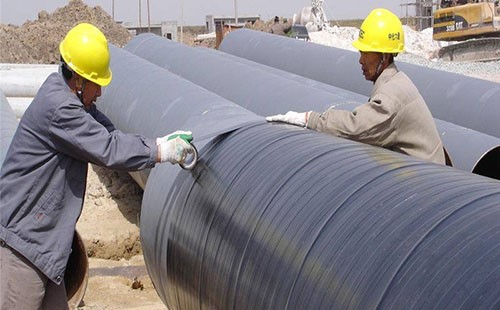

2、聚乙烯防腐膠帶纏繞時(shí)要拉緊，增加張力，把膠帶與管道之間的空氣排凈，膠帶的始端與末端搭接長(cháng)度應不小于1/4管子周長(cháng)，且不少于100mm。纏繞時(shí)膠帶不得扭曲皺折，帶端應壓貼，使其不翹起。

3、防腐管的堆放層數以不損壞防腐層為原則，不同類(lèi)型的成品管應分別堆放，并在防腐管層間及地上墊上軟質(zhì)物，避免損傷防腐層，堆放好的防腐管。

4、天氣較熱或陽(yáng)光充足時(shí)，經(jīng)常有氣泡產(chǎn)生,克服這一現象，可選用遮陽(yáng)網(wǎng)掩蓋防腐膠粘帶，避免陽(yáng)光直射。

綜上所述，正確的施工方法和選用合適的材料是減少聚乙烯防腐冷纏帶起泡的關(guān)鍵。同時(shí)，施工過(guò)程中的注意事項和環(huán)境因素也應予以充分考慮，以確保防腐效果的持久性和可靠性。
